1、原料与配料

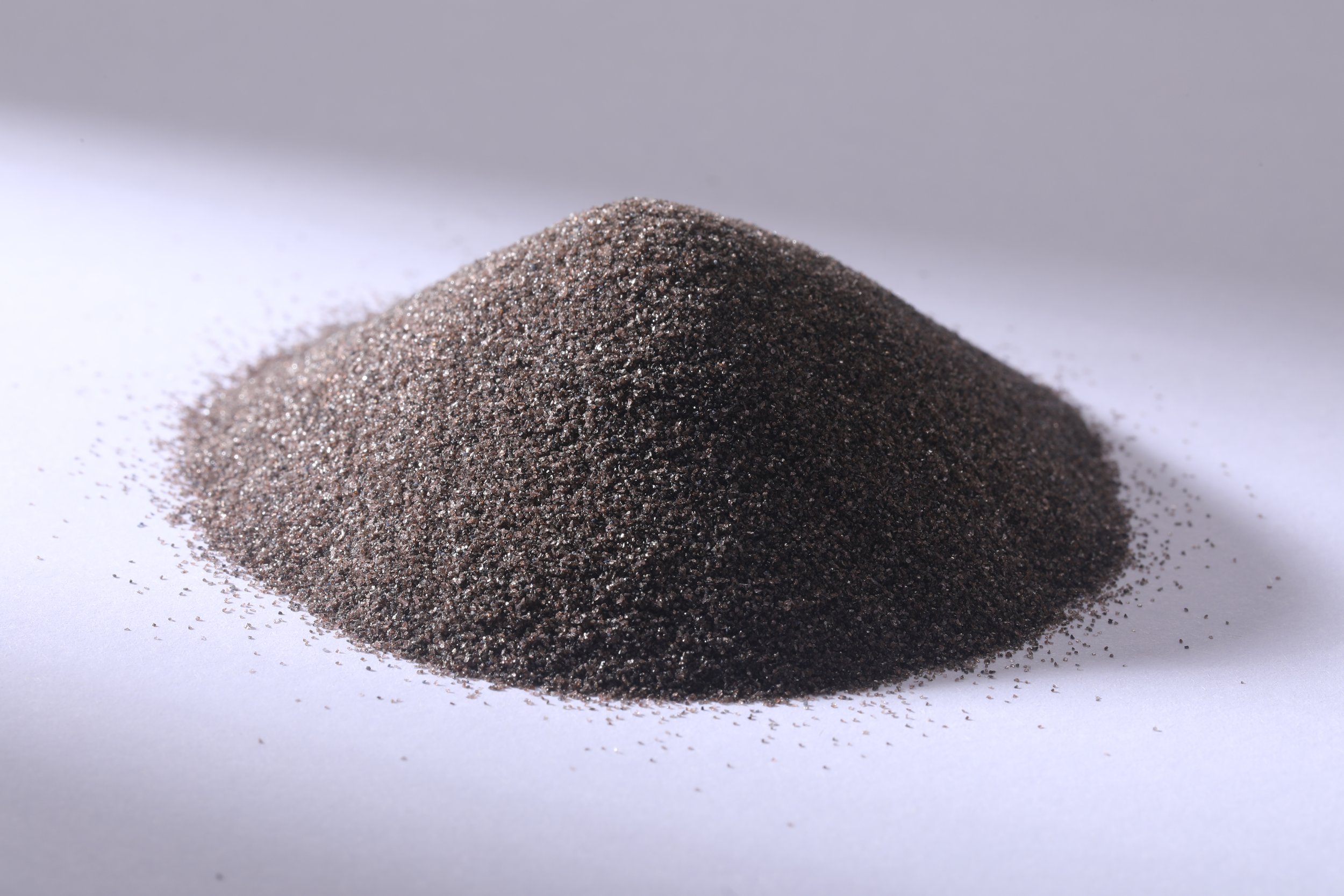

棕刚玉（A） 主料：熟铝矾土（铝土矿熟料），本身自带 TiO₂、Fe₂O₃、SiO₂杂质 辅料：无烟煤（碳还原剂）+ 铁屑（助沉剂），按比例混配 冶炼是还原除杂反应：碳把氧化铁、氧化硅还原，和铁屑形成硅铁合金，密度大沉到底部分离；TiO₂保留在刚玉晶格里，起到增韧作用，这就是棕刚玉韧性高的根源。
白刚玉（WA） 主料：工业氧化铝粉（Al₂O₃≥99%），已经提前把铁、钛、硅等杂质在氧化铝工厂去掉了 不需要加碳、铁屑还原剂；冶炼只有单纯的熔融重结晶，基本没有还原反应，目标就是把松散氧化铝粉熔成致密 α- 刚玉晶体，保持高纯度。
2、冶炼炉与炉衬
- 棕刚玉炉：炉衬一般用高铝料，冶炼过程会产生硅铁合金（铁渣），要定期排铁；倾倒炉、固定炉都很常见
- 白刚玉炉：炉衬多用白刚玉 / 高纯氧化铝，防止冶炼过程引入杂质、铁污染；严禁铁质衬料污染熔体，对炉体洁净度要求更高
3、破碎、后处理工序差异
破碎、整形、筛分两者流程接近，但细节不一样：
- 棕刚玉：磁选是重点，要反复多次强磁选，把夹带的硅铁合金颗粒除掉；一般不需要酸洗
- 白刚玉：高端微粉、精密级产品，会增加酸洗、水洗、溢流分级进一步除去微量铁杂质；对磁性物指标要求严苛（不锈钢、航空件不能带铁）
| 项目 | 棕刚玉（A） | 白刚玉（WA） |
|---|---|---|
| 原料 | 铝矾土 + 无烟煤 + 铁屑，电弧炉熔炼 | 高纯工业氧化铝粉，电弧炉熔炼 |
| Al₂O₃含量 | 约 94.5%～96%，含 TiO₂、铁、硅杂质 | ≥99.0%，杂质极低 |
| 颜色 | 棕褐色、棕黑色 | 纯白色 |
| 莫氏硬度 | 8.8～9.0 | 9.0～9.1（略高） |
| 核心特性 | 韧性高、抗冲击强、耐撞击、不易碎，性价比高；自锐性一般，颗粒耐用、可反复喷砂回收次数多 | 硬而脆、自锐性好、切削锋利、磨削发热小、无铁污染；受力容易崩碎出新刃口，循环次数偏少 |
| 价格 | 便宜，市面用量最大 | 贵，成本高于棕刚玉 |
| 磨削适用 | 碳钢、普通合金钢、铸铁粗磨、荒磨、切割片、重负荷打磨、铸件清砂 | 淬火钢、高速钢、工具钢、不锈钢、薄壁件、螺纹磨、齿轮磨、刀具精磨、精密磨削 |
| 喷砂 / 表面处理 | 碳钢、钢结构除锈、除氧化皮、普通工件喷砂，允许轻微杂质残留，适合涂装前处理 | 不锈钢、铝合金、钛合金、航空件、医疗件，严禁铁污染、精密喷砂、精细哑光处理 |
| 其他用途 | 普通耐火材料、耐磨地坪骨料、过滤介质 | 高端耐火材料、精密抛光微粉、光学、半导体研磨 |
重负荷、粗加工、碳钢铸铁、预算有限、普通喷砂 → 棕刚玉
精磨、淬火钢、不锈钢、不允许铁污染、高光洁度 → 白刚玉
