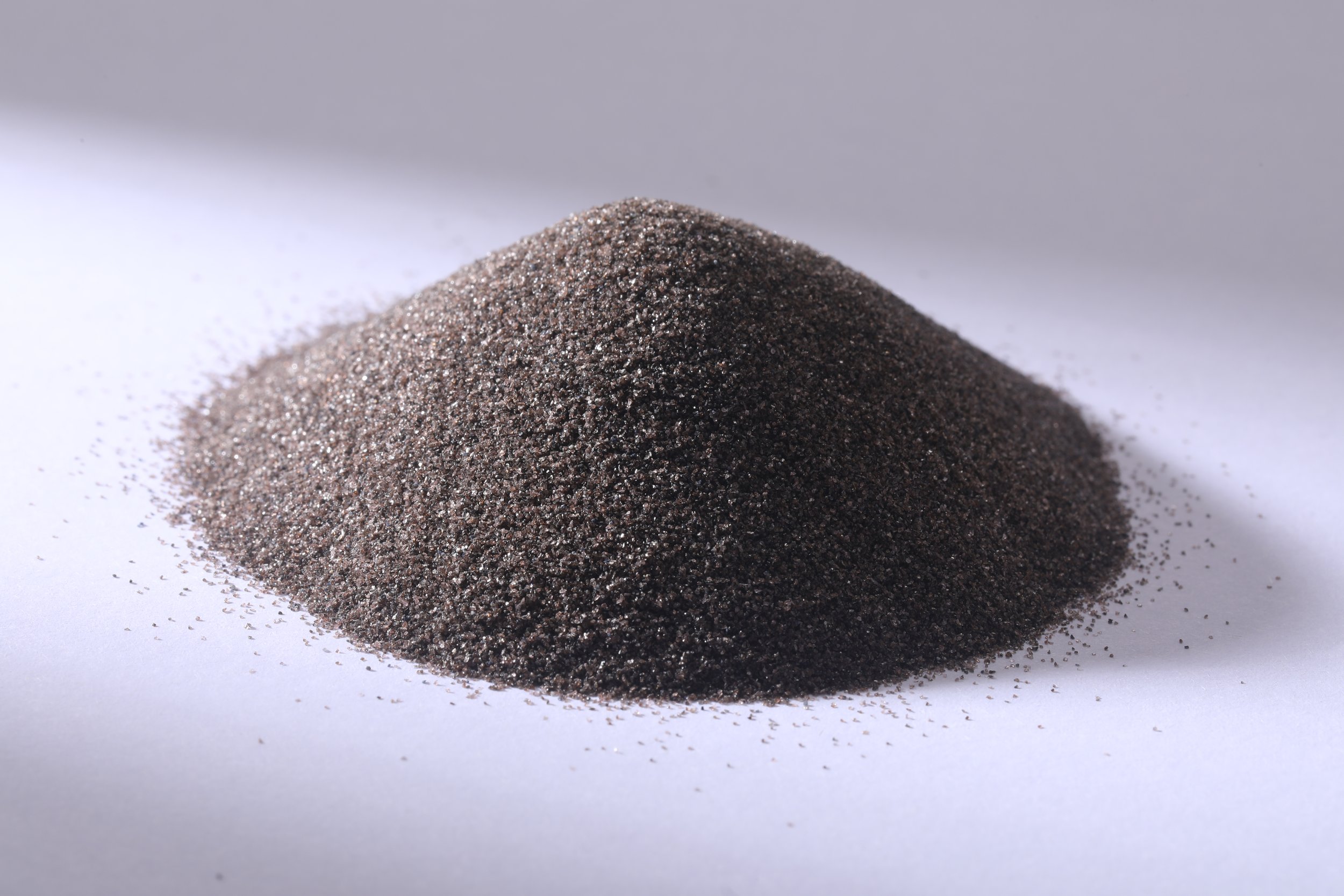

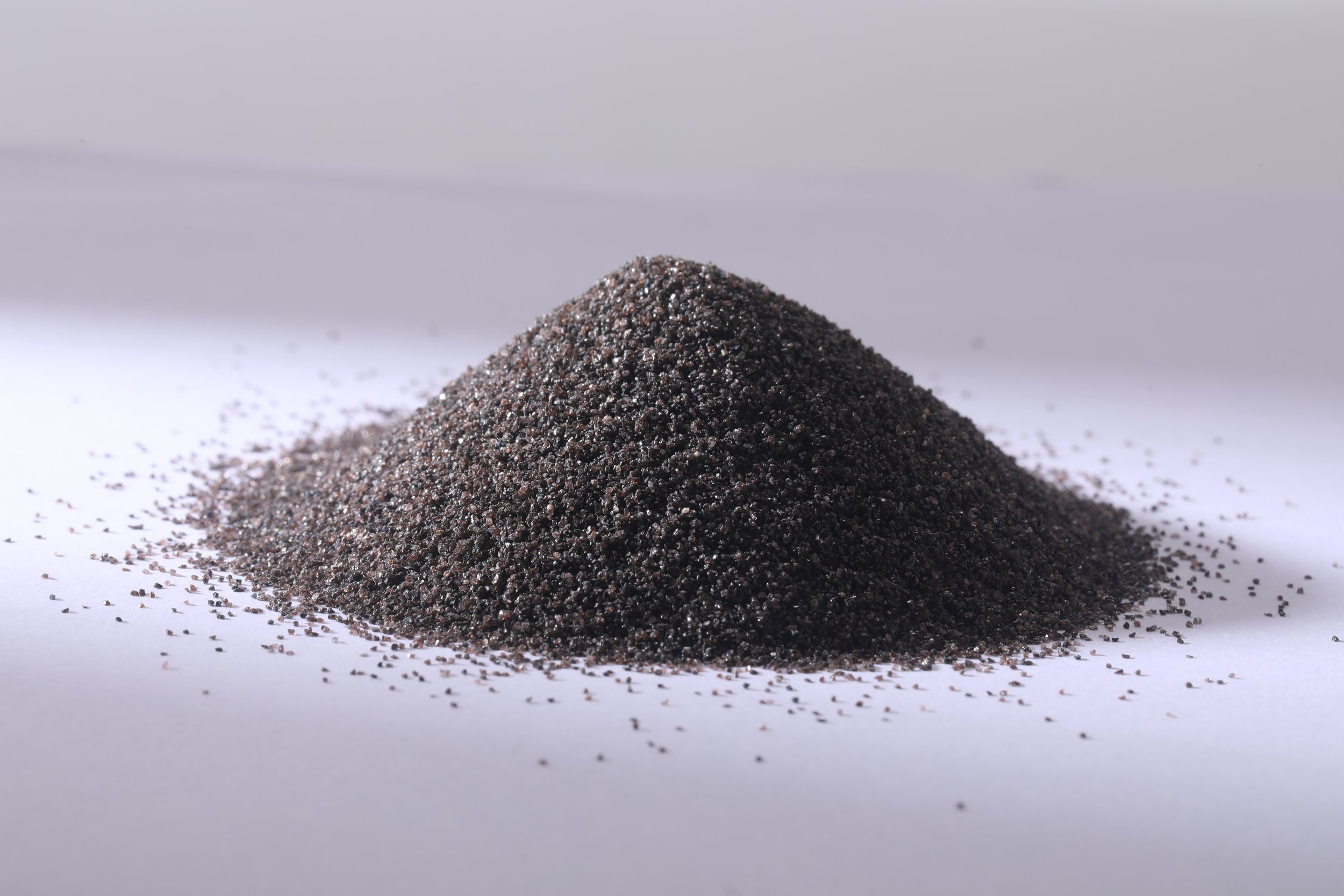

棕刚玉以优质铝矾土、无烟煤（焦炭）、铁屑为原料，在电弧炉中经 2000℃以上高温熔融还原；冷却结晶成熔块，再经破碎、整形、磁选去铁、多级筛分，得到不同粒度的成品，棕刚玉的主成分为 Al₂O₃（含量 94.5%–97%），含微量 Fe、Si、Ti 氧化物；呈深棕至黑褐色，煅烧后偏深蓝，三方晶系结构；莫氏硬度 9 级，熔点约 2250℃，最高使用温度可达 1900℃，pH≈7 呈中性。
一、核心物理性能优势
- 高硬度、切削力强：莫氏硬度 9 级，仅次于金刚石与立方氮化硼，颗粒棱角锋利，能快速去除锈层、氧化皮、旧涂层与毛刺，效率是普通磨料的 2 倍以上。
- 高韧性、抗冲击：韧性优于白刚玉，喷砂冲击下不易整体破碎，仅局部崩碎，保持持续切削能力。
- 高密度、低粉尘：真密度约 3.95g/cm³，喷射惯性大、粉尘比常规磨料少 30%–50%，改善作业环境、降低健康风险。
- 自锐性优异：磨损时自然破碎形成新锋刃，长期保持高效切削，避免磨钝导致效率下降。
二、成本与循环优势
- 损耗低、寿命长：砂耗比石榴石等低 1/3 以上，减少单次用量。
- 可循环复用：一般可重复使用 5–10 次，部分场景达 20 次，大幅降低综合成本。
- 回收再利用：降级后可用于建筑、低要求研磨，进一步节约资源。
三、表面处理质量优势
- 清洁度高、粗糙度均匀：能深入缝隙与凹坑，彻底清除污染物，处理后表面附着力强，提升涂层 / 镀层耐久性。
- 适用面广：适配钢材、不锈钢、铝、铜、玻璃、陶瓷、石材等，可做除锈、去氧化、哑光、强化、光饰等。
- 粒形规整、可控性好：经整形筛分，粒度均匀、流动性佳，喷砂效果稳定、一致性高。
四、化学与环境优势
- 化学稳定性强：中性（pH≈7）、耐酸碱、耐高温（耐火度≈2100℃），喷砂不与工件发生反应，不污染基材。
- 杂质低、无二次污染：磁选去铁后 Fe₂O₃与磁性物含量低，喷砂后工件无残留杂质。
- 环保合规：粉尘少、可回收，符合工业环保与职业健康要求。
五、综合性价比
- 效率高、工时短：大幅缩短喷砂周期，提升产能。
- 耗材成本低：低损耗 + 高循环，长期使用总成本显著优于一次性磨料。
- 通用性强：粒度规格全（F8–F220），可定制，适配多种工艺与设备。
